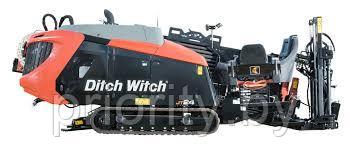

Буровая установка Ditch Witch JT24

Тех. характеристики

ФУНКЦИОНИРОВАНИЕ

Частота вращения шпинделя, макс.	225 об/мин
Крутящий момент шпинделя, макс.=4076 Н-м
Усилие толкания	107 кН
Усилие обратной тяги	107 кН
Скорость движения каретки вперед	64 м/мин
Скорость движения каретки назад	66 м/мин
Диаметр скважины, мин	114 мм
Скорость перемещения установки	Вперед: 4,5 км/ч, Назад: 4,5 км/ч

СИЛОВАЯ УСТАНОВКА

Двигатель	Cummins® F3.8
Топливо	Дизельное топливо
Охлаждение	жидкостное
Впрыск	непосредственный
Подача воздуха	турбонаддув
Количество цилиндров	4
Рабочий объём цилиндра	3,8 л
Диаметр цилиндра	102 мм
Ход поршня	115 мм
Номинальная мощность	75,32 кВт
Частота вращения коленчатого вала	2200 об/мин

ГАБАРИТНЫЕ РАЗМЕРЫ

Высота (рабочая/транспортная)	3,31 / 2,11 м
Длина (рабочая/транспортная)	5,77 / 5,7 м
Ширина	1,66 м
Угол забуривания=12-18°
Угол въезда	17°
Угол съезда	17°
Рабочая масса буровой установки	6 736 кг

ОБЪЕМЫ ЖИДКОСТЕЙ

Гидравлический резервуар	71 л
Топливный бак	121 л
Бак для масла для смазки двигателя, без фильтра	14,6 л
Система охлаждения двигателя	75,71 л
Бак для антифриза	18,9 л
Бак для жидкости для очистки дизельных выхлопных газов	18,9 л

ШТАНГИ POWER PIPE® FORGED

Длина буровой штанги, номинальная	3,05 м
Диаметр буровой штанги, в замковой части	66,7 мм
Диаметр буровой штанги	63,5 мм
Радиус изгиба, минимальный	35 м
Масса буровой штанги	33,5 кг
Масса буровой штанги и большого ящика (40 штанг)	1649 кг
Масса буровой штанги и маленького ящика (28 штанг)	1234 кг

ШТАНГИ POWER PIPE® HD

Длина буровой штанги, номинальная	3,05 м
Диаметр буровой штанги, в замковой части	66,7 мм
Диаметр буровой штанги	57,15 мм
Радиус изгиба, минимальный	35,66 м
Масса буровой штанги	32,89 кг
Масса буровой штанги и большого ящика (35 штанг)	1531 кг
Масса буровой штанги и маленького ящика (15 штанг)	1132кг

АККУМУЛЯТОР

Номинальный резерв мощности (по SAE)	110 мин
Холодный пуск при 0 °F (-18 °C), (по данным SAE)=800 ампер

УРОВЕНЬ ШУМА

Рабочий уровень шума согласно стандарту ISO 6396

<Или

Описание

Мы продолжаем развивать технологий ГНБ и представляем новую модель Ditch Witch® - JT24 с лучшим соотношением производительности и надежности. JT24 идеально подходит для бестраншейной прокладки газа и оптико-волоконного кабеля в городе и пригородных зонах. 4076 Нм крутящего момента и 107 kN тяги при скромных габаритных размерах, а также усиленная рама позволяют JT24 уверенно работать в тяжелых грунтовых и стесненных городских условиях.

САМАЯ БОЛЬШАЯ МОЩНОСТЬ В КЛАССЕ

Установка JT24 оснащена дизельным двигателем Cummins® последнего поколения мощностью 101 л с, обеспечивает непревзойденную мощность и лучшую в своем классе универсальность.

Инновационная одномоторная система, разработанная Ditch Witch®,  исключает необходимость в планетарной передаче вращения и выдает 4068 Нм крутящего момента, что повышает эффективности и скорость работы.

Оснащение JT24 двухскоростными гидравлическими моторами обеспечивает усилие 107kN прямой и обратной тяги при малых габаритах, что позволяет использовать JT24 в стесненных условиях городской застройки для прокладки газа, оптоволокна, водопроводов и канализации.

Новая гидравлическая платформа, применяя передовые технологии, позволяет максимально эффективно использовать мощность там, где это наиболее важно - при бурении и обратном разбуривании.



ПОВЫШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Максимальная скорость передвижения каретки составляет 66 метров минуту, что на 5% больше чем у конкурентов. Это уменьшает время цикла и увеличивает производительность.

Кассета JT24 содержит 122 метра штанг.

JT24 Укомплектованная насосом бурового раствора  производительностью до 189 литров в минуту и максимальным давлением 83 бар.

Комплекс обеспечивает больше возможностей для использования бурового инструмента, включая применение пневмоударного инструмента.

По просьбам заказчиков, для большей оперативности, на машине используется поворотная кассета со штангами.

Запатентованная система свинчивания/развинчивания буровых штанг с тисками развернутыми к оператору, позволяет ему одновременно контролировать процесс свинчивания и дисплей.

JT24  позволяет дополнительно загружать штанги по одной вручную.



ПЕРЕДОВЫЕ БЕСПРОВОДНЫЕ СИСТЕМЫ УПРАВЛЕНИЯ И УПРАВЛЕНИЯ ДВИЖЕНИЕМ

RT24 оснащена передовой беспроводной системой управления движением, а также опционную возможность выбора управления бурением двумя и одним джойстиками.

СОВРЕМЕННАЯ КОНСТРУКЦИЯ

Разработанная с более широкой рамой, JT24 предлагает лучшую в своем классе устойчивость,  без увеличения габаритов. Операторы могут уверенно маневрировать в городских условиях, преодолевать городские бордюры и неровную местность.

Простая, проверенная на практике система загрузки штанг с более низким центром тяжести, чем у конкурентов, также обеспечивает устойчивость JT24 на любых участках работы.

Для повышения эффективности и производительности  современные дисплеи усовершенствованы с учетом всех потребностей операторов.

Установка оснащена двумя семидюймовыми светодиодными экранами для лучшего обзора всех функций машины, диагностики и отслеживания процесса бурения.

Индикатор позиционирования каретки позволяет оператору отслеживать ее положение и улучшает интуитивное управление подачей.

Установка оснащена  многофункциональным контроллером, который выделяет  на дисплее важную информацию,  для повышения эффективности управления.

ПРОСТОТА ОБСЛУЖИВАНИЯ

JT24 оснащена откидными и подъемными дверями  доступа к двигателю и агрегатам для легкости обслуживания.

По стандартам Ditch Witch® у установки нет точек смазки, а так же обеспечен удобный доступ ко всем обслуживаемым агрегатам.

Тиски свинчивания/развинчивания штанг развернуты к оператору.

Встроенный автоматический смазчик буровых штанг.

Сама установка, штанги, весь буровой инструмент и комплектующие системы ГНБ, разработаны и произведены в США в рамках одного концерна, что, безусловно, отражается на эффективности работы любого комплекса горизонтального направленного бурения произведенного под маркой Ditch Witch®.

Как и с любой другой установкой Ditch Witch®, с JT24 Вы можете рассчитывать на всестороннюю дилерскую поддержку, снабжение запасными частями, обучение и экспертизу.
