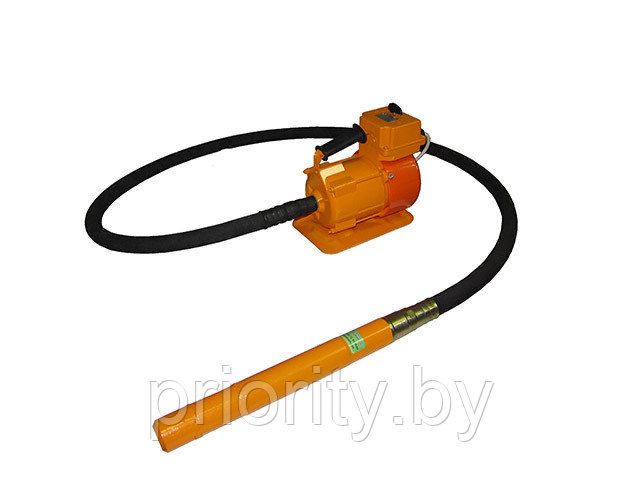

Вибратор глубинный ВИ-1-13, вал 3м, наконечник д.38мм, 42В (42 В) (Вибромаш)

Компект: электропривод, вал, вибронаконечник.

ВИБРОНАКОНЕЧНИК
Наружный диаметр вибронаконечника, мм: 38
Длина вибронаконечника, мм: 420
Частота колебаний синхронная, Гц: 330
Вынуждающая сила при синхронной частоте колебаний, кН: 2
Статический момент бегунка, кг·см: 0,047
Тип вибрационного механизма: планетарный
Масса, кг не более: 2,8

ЭЛЕКТРОПРИВОД
Тип: асинхронный с коротко - замкнутым ротором, трехфазный
Класс изоляции: Е
Номинальная мощность, кВт: 1
Номинальная потребляемая мощность, кВт: 1,4
Напряжение, В: 42
Частота тока, Гц: 50
Напряжение, В: 42
Номинальная частота вращения ротора мин -1: 2800
Сила тока, А: 20
Режим работы по 12.2.013.0-91: 6мин /4мин
Габаритные размеры, мм: 350х180х270

ГИБКИЙ ВАЛ
Направление вращения: правое
Длина, м: 3
Допускаемый радиус изгиба, мм, не более: 300
Масса, кг, не более: 8

Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг: 23

Вибронаконечник имеет планетарный вибрационный механизм. Диаметр вибронаконечника подгоняется с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника. Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику применяется силовой гибкий вал с броней.
